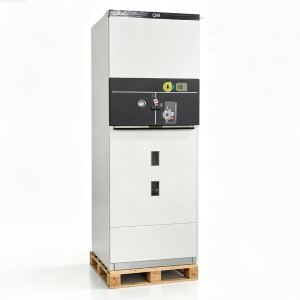

Thiết bị đóng cắt cách điện bằng khí (GIS) bán cách điện 24KV

Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV (sau đây gọi là "thiết bị đóng cắt này") là thiết bị đóng cắt bọc kim loại cách điện SF₆ nhỏ gọn được thiết kế cho hệ thống phân phối điện trung thế 24kV. Thiết bị đóng cắt này được định mức ở mức 24kV, 630A và 50/60Hz, và được

được sản xuất tuân thủ nghiêm ngặt các tiêu chuẩn GB và IEC. Thiết bị đóng cắt này phù hợp cho các thiết bị chính vòng, trạm biến áp thứ cấp, cơ sở công nghiệp, tòa nhà thương mại và các dự án năng lượng tái tạo.

Các tính năng chính

• Bể thép không gỉ kín hoàn toàn - Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV kết hợp một bể thép không gỉ kín hoàn toàn được chế tạo từ các tấm thép không gỉ dày 3–5mm, được hàn bằng máy hàn robot để đảm bảo biến dạng tối thiểu và độ kín khí tuyệt vời. Tất cả các bộ phận mang điện và thiết bị chuyển mạch của thiết bị đóng cắt bán cách điện TaiLi Electric 24kV đều được đặt trong bể này, bể này chứa đầy khí SF₆ vừa là môi trường cách điện vừa là môi trường dập tắt hồ quang. Thiết kế này đảm bảo thiết bị đóng cắt bán cách điện TaiLi Electric 24kV không bị ảnh hưởng bởi các điều kiện môi trường bên ngoài như độ ẩm, bụi và ô nhiễm.
• Mức độ bảo vệ cao – Thùng kín của thiết bị đóng cắt bán cách điện TaiLi Electric 24kV đạt mức bảo vệ IP67, cho phép thiết bị đóng cắt này hoạt động đáng tin cậy ngay cả trong điều kiện ngâm nước tạm thời. Vỏ ngoài của thiết bị đóng cắt bán cách điện TaiLi Electric 24kV được xếp hạng IP4X.
• Công tắc ngắt tải ba vị trí – Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV được trang bị công tắc ngắt tải ba vị trí (đóng/mở/nối đất) được hàn bên trong thùng thép không gỉ chứa đầy SF₆. Cơ cấu chuyển mạch của thiết bị đóng cắt bán cách điện TaiLi Electric 24kV có vật liệu chống ăn mòn và vòng bi tự bôi trơn, đảm bảo tốn ít công sức vận hành, độ tin cậy cao và tuổi thọ kéo dài.

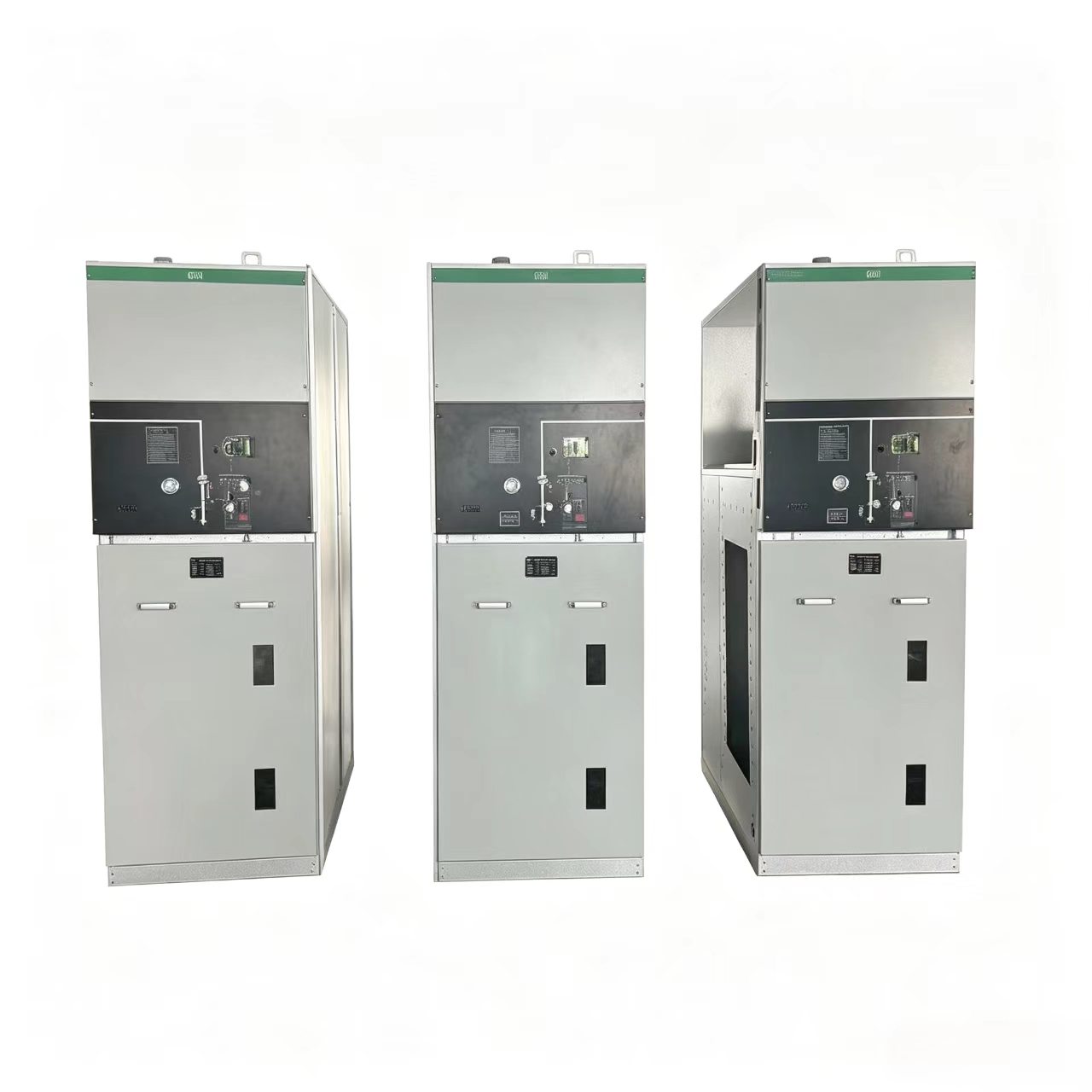

• Thiết kế mô-đun và có thể mở rộng – Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV sử dụng cấu hình mô-đun cho phép kết hợp và mở rộng linh hoạt mà không cần xử lý khí trong quá trình lắp ráp. Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV có sẵn ở cả cấu hình cố định và mở rộng, đáp ứng các yêu cầu trạm biến áp khác nhau cho các giải pháp thiết bị đóng cắt nhỏ gọn.
• Khóa liên động cơ học toàn diện - Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV có hệ thống khóa liên động cơ học năm phòng ngừa hoàn chỉnh giúp ngăn ngừa lỗi vận hành và đảm bảo an toàn cho nhân viên.
• Smart-Ready – Thiết bị đóng cắt bán cách điện 24kV TaiLi Electric có thể được trang bị các cơ cấu cơ giới, máy biến điện áp và thiết bị đầu cuối tự động hóa phân phối để cho phép khả năng giám sát và điều khiển từ xa.

Thông số kỹ thuật

Ứng dụng

Thiết bị đóng cắt bán cách điện TaiLi Electric 24kV được sử dụng rộng rãi trên nhiều lĩnh vực của ngành điện:

• Các thiết bị chính vòng tròn – Là thành phần cốt lõi trong mạng vòng 24kV để phân phối điện thành thị và nông thôn.
• Trạm biến áp thứ cấp – Dành cho các giải pháp thiết bị đóng cắt nhỏ gọn, không cần bảo trì trong các trạm biến áp vừa và nhỏ.
• Cơ sở công nghiệp – Phân phối điện trong các nhà máy, hầm mỏ, nhà máy sản xuất.
• Tòa nhà thương mại – Dành cho trung tâm mua sắm, bệnh viện, địa điểm thể thao và tòa nhà cao tầng.
• Cơ sở hạ tầng - Sân bay, hệ thống tàu điện ngầm, đường sắt và đường hầm.
• Năng lượng tái tạo - Trang trại gió và nhà máy quang điện.
• Trạm biến áp ngầm và gắn trên tấm lót – Thích hợp cho các vỏ bọc ngoài trời hoặc lắp đặt bán ngầm.

Câu hỏi thường gặp

Câu hỏi 1: Tỷ lệ rò rỉ khí SF₆ điển hình của thiết bị đóng cắt này là bao nhiêu?

Trả lời: Tỷ lệ rò rỉ SF₆ hàng năm của thiết bị đóng cắt bán cách điện TaiLi Electric 24kV là ≤0,1%. Bể kín được hàn bằng máy hàn robot để đảm bảo độ kín khí tuyệt vời và thiết kế đảm bảo không rò rỉ trong hơn 30 năm.

Câu hỏi 2: Tôi nên làm gì nếu áp suất SF₆ giảm hoặc phát hiện rò rỉ khí?

Trả lời: Nếu thiết bị theo dõi mật độ SF₆ cho thấy áp suất thấp hoặc cảnh báo được kích hoạt, hãy ngừng vận hành ngay lập tức, xác định nguồn rò rỉ, sửa chữa điểm rò rỉ và đổ đầy khí SF₆ vào thiết bị đóng cắt đến áp suất quy định. Nên kiểm tra thường xuyên đồng hồ đo áp suất khí và rơle tỷ trọng.

Câu 3: Thiết bị đóng cắt này có cần bảo trì thường xuyên không?

Trả lời: Không. Thiết bị đóng cắt bán cách điện 24kV TaiLi Electric được thiết kế như một sản phẩm không cần bảo trì. Bình chứa bằng thép không gỉ được đóng kín hoàn toàn giúp ngăn chặn sự tiếp xúc giữa khí cách điện và môi trường bên ngoài, loại bỏ nhu cầu kiểm tra định kỳ, lấy mẫu khí hoặc tái sinh trong suốt thời gian sử dụng của sản phẩm.
