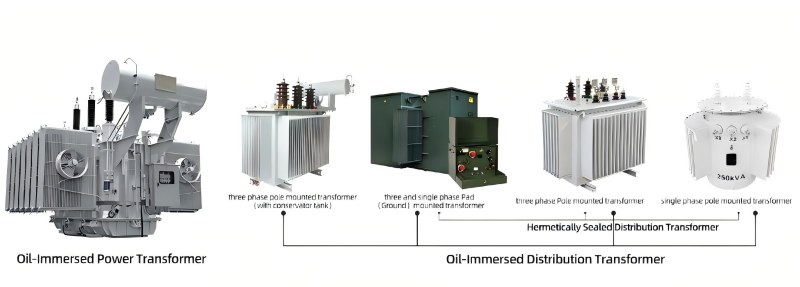

Máy biến áp loại ngâm dầu

TAILI là nhà sản xuất và cung cấp máy biến áp loại ngâm dầu. Sản phẩm của chúng tôi làmáy biến áp điệntrong đó lõi sắt và các cuộn dây (cuộn dây) được ngâm hoàn toàn trong dầu cách điện có công thức đặc biệt (dầu máy biến áp), trong đó dầu đóng vai trò là môi chất cách điện và làm mát chính.

Các thành phần cấu trúc chính:

1. Thân máy biến áp

Lõi: Một đường dẫn từ được hình thành bằng cách xếp chồng các tấm thép silicon, nối đất.

Cuộn dây: Cuộn dây điện áp cao và thấp làm bằng dây đồng hoặc nhôm, thành phần cốt lõi để tạo ra chuyển đổi điện từ.

2. Bình dầu và dầu cách điện

Thùng dầu: Được hàn bằng thép tấm, có khả năng chứa thân máy biến áp và dầu cách điện, cần phải bịt kín.

Dầu cách điện: Thường là dầu khoáng. Cung cấp chức năng cách nhiệt, tản nhiệt và dập tắt hồ quang.

3. Hệ thống làm mát

Dựa vào sự đối lưu tự nhiên của dầu hoặc tuần hoàn cưỡng bức, nhiệt lượng được truyền từ bên trong đến các thiết bị tản nhiệt trong thùng dầu.

Các phương pháp làm mát phổ biến:

· ONAN (tự làm mát bằng dầu): Tản nhiệt thông qua sự đối lưu tự nhiên của dầu và không khí (vách hộp hoặc cánh tản nhiệt). Thích hợp cho máy biến áp cỡ nhỏ và vừa.

· ONAF (làm mát không khí ngâm trong dầu): Lắp quạt trên các thiết bị tản nhiệt để làm mát không khí cưỡng bức. Tăng công suất.

· OFAF (làm mát không khí bằng dầu mạnh): Sử dụng bơm dầu để ép dầu tuần hoàn và tăng cường làm mát không khí cưỡng bức. Dùng cho máy biến áp cỡ lớn.

· OFWF (làm mát bằng nước mạnh): Sử dụng bơm dầu để ép dầu tuần hoàn và làm mát dầu nóng thông qua bộ làm mát bằng nước. Máy biến áp giả mạo hoặc khu vực có đủ nguồn cung cấp nước.

4. Hệ thống bảo vệ và giám sát:

· Bình chứa dầu (gối dầu): Điều chỉnh thể tích dầu theo sự thay đổi nhiệt độ, giảm diện tích tiếp xúc giữa dầu và không khí, làm chậm quá trình lão hóa dầu.

· Chất hấp thụ (thở): Chứa silica gel, hút ẩm từ không khí đi vào bình chứa dầu.

· Rơle gas (rơle gas): Được lắp đặt trên đường ống dầu, khi xảy ra lỗi nhỏ bên trong hoặc lỗi nghiêm trọng khiến dòng dầu dâng cao sẽ phát tín hiệu hoặc ngắt. Bảo vệ phi điện quan trọng nhất.

· Ống chống cháy nổ (van giảm áp): Khi áp suất bên trong tăng mạnh, làm vỡ màng chống nổ hoặc mở van xả áp, ngăn không cho thùng dầu bị nổ.

· Nhiệt kế: Theo dõi nhiệt độ dầu phía trên.

· Đèn báo mức dầu: Cho biết mức dầu trong bình chứa dầu.

So với máy biến áp loại khô, ưu điểm của máy biến áp ngâm dầu là:

1. Công suất lớn hơn và mức điện áp cao hơn

2. Hiệu suất tản nhiệt cao và khả năng quá tải mạnh

3. Tuổi thọ cách nhiệt dài và độ tin cậy cao

4. Hiệu quả kinh tế tốt

5. Độ ồn tương đối thấp hơn

6. Công nghệ bảo trì trưởng thành

Khi nào nên chọn máy biến áp ngâm dầu?

1. Cấp điện áp cao (trên 35kV).

2. Yêu cầu công suất lớn (trên 2000kVA).

3. Lắp đặt ngoài trời hoặc độc lậptrạm biến áp, với điều kiện cách ly lửa tốt.

4. Nhạy cảm với chi phí đầu tư ban đầu và có đủ khả năng vận hành và bảo trì.

5. Kịch bản ngoài trời có yêu cầu nghiêm ngặt về tiếng ồn khi vận hành.
