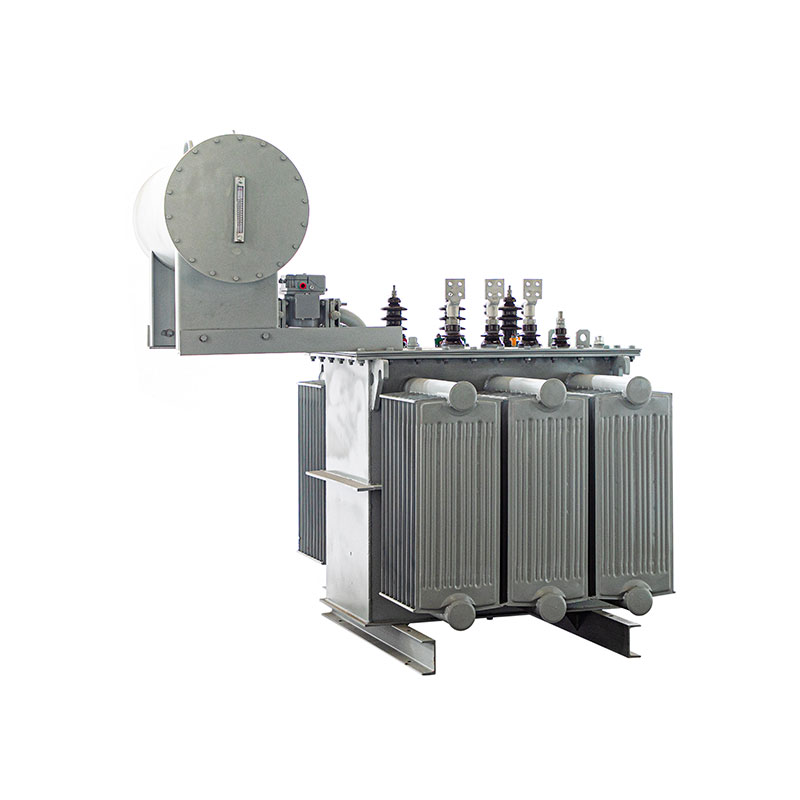

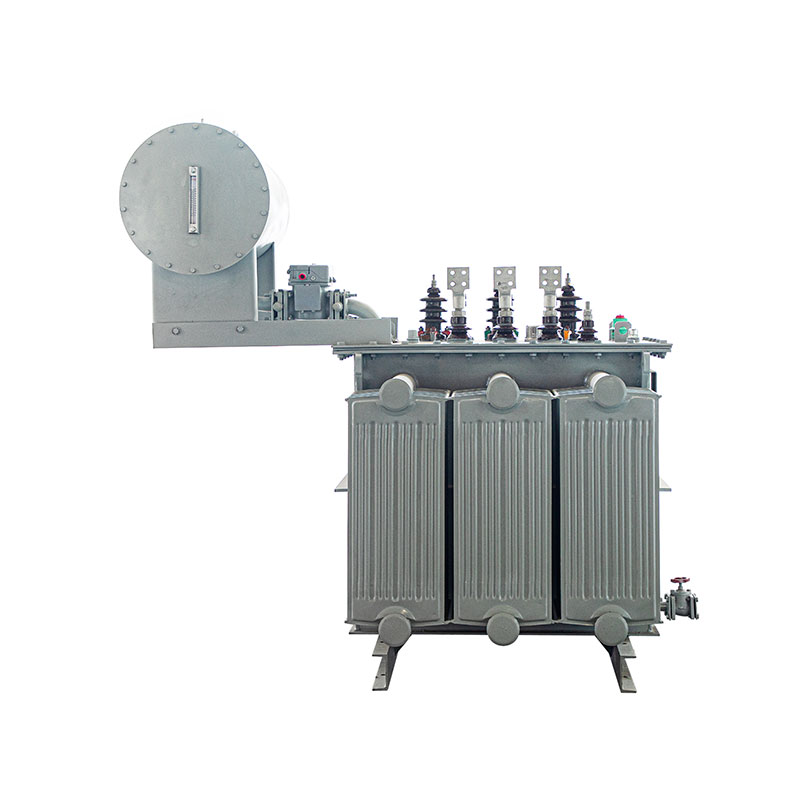

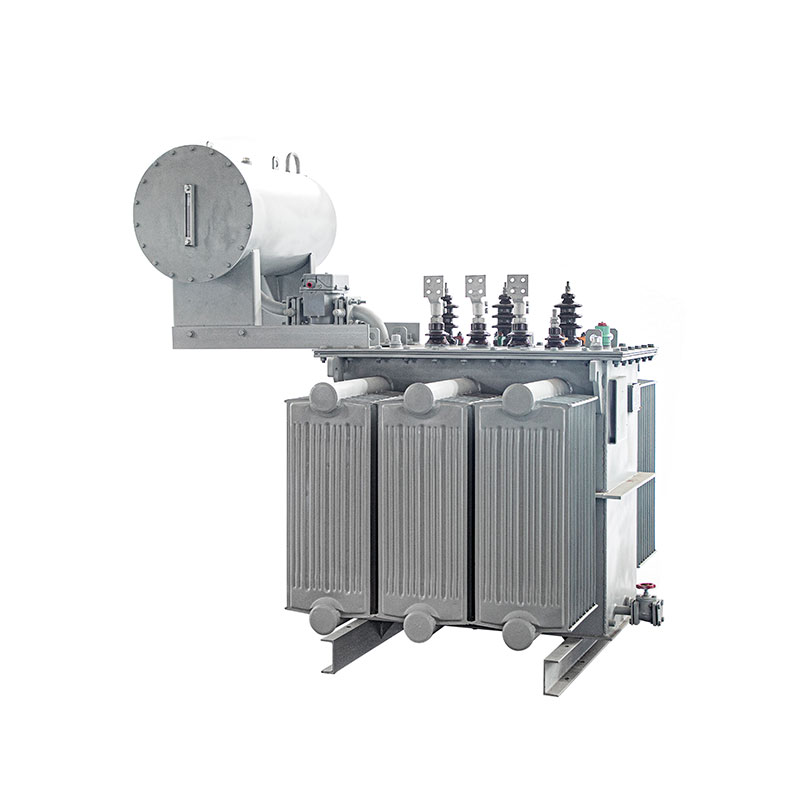

Máy biến áp điện loại ngâm dầu 3 pha

Nếu bạn đang tìm kiếm một nhà cung cấp đáng tin cậy về Máy biến áp điện loại ngâm dầu 3 pha và muốn phát triển hợp tác lâu dài, vui lòng chọn TAILI, vì chúng tôi có kinh nghiệm phong phú và có thể cung cấp các sản phẩm tiên tiến cùng với các dịch vụ toàn diện.

đặc điểm kỹ thuật tiêu chuẩn

1. Thông số kỹ thuật áp dụng: IEC 60076 / IEEE

2. Công suất định mức: lên tới 3150kVA

3. Điện áp sơ cấp: lên đến 66kV

4. Điện áp thứ cấp: 0,4/6,3/10,5/35kV hoặc tùy chỉnh

5, Vật liệu cuộn dây: Đồng/Nhôm

6. Nhiệt độ tăng: 65 ° C

7. Phương pháp làm mát: ONAN/ONAF

8. Tần số: 50Hz/60Hz

9. Điện áp vòi: ± 2x2,5% / ± 3x2,5% / ± 8x1,5% hoặc tùy chỉnh

Nhóm 10.vector: Yd11 / YNd11 / Dyn11 / YN

Băng hình

Vui lòng cung cấp các thông tin sau và chúng tôi sẽ có thể cung cấp dịch vụ tốt hơn.

Việc bảo trì máy biến áp điện loại ngâm dầu 3 pha là một công việc mang tính hệ thống nhằm đảm bảo hoạt động an toàn, đáng tin cậy. và hoạt động hiệu quả của máy biến áp và kéo dài tuổi thọ của chúng.

Kiểm tra và giám sát hàng ngày

1. Kiểm tra mức dầu

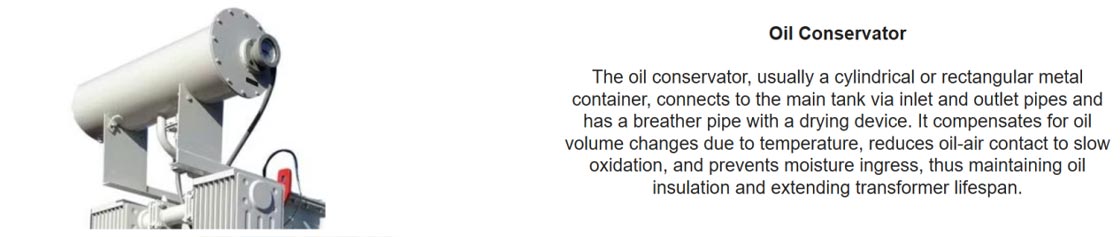

Kiểm tra mức dầu thân máy biến áp và bình chứa dầu (thùng dầu) có nằm trong tiêu chuẩn hay không phạm vi thang đo nhiệt độ.

Những bất thường và cách xử lý:

Mức dầu thừa: Điều này có thể do lỗi bên trong tạo ra khí hoặc nhiệt độ môi trường cao khiến dầu mở rộng. Kiểm tra xem đường thở có bị tắc không và phân tích nguyên nhân.

Mức dầu không đủ: Điều này có thể do rò rỉ dầu hoặc lỗi bất thường bên trong. Hãy xác định ngay và giải quyết điểm rò rỉ và bổ sung kịp thời dầu cách điện đủ tiêu chuẩn của cùng nhãn hiệu và kiểu dáng.

2.  Kiểm tra nhiệt độ dầu

Theo dõi chỉ báo nhiệt độ và kiểm tra xem nhiệt độ dầu phía trên có bình thường không (thường không vượt quá 85oC) và so sánh nó với dữ liệu vận hành lịch sử.

Bất thường và Xử lý: Nếu nhiệt độ dầu tăng bất thường có thể do quá tải, thiết bị làm mát hỏng hóc, quá nhiệt bên trong (chẳng hạn như tiếp xúc kém với lõi sắt, cuộn dây hoặc bộ chuyển đổi nấc), v.v. Nguyên nhân phải là được phát hiện và xử lý ngay.

3. Kiểm tra rò rỉ dầu

Kiểm tra cẩn thận tất cả các bề mặt bịt kín, mối hàn, ống lót, van, rơle khí và các bộ phận khác của máy biến áp để phát hiện bất kỳ dấu vết rò rỉ dầu.

Xử lý: Nếu phát hiện rò rỉ cần xử lý ngay. Rò rỉ nhỏ có thể được giải quyết bằng cách thắt chặt các bu lông. Rò rỉ dầu nghiêm trọng cần phải cắt điện để thay thế các bộ phận bịt kín hoặc hàn.

4. Màu sắc và tình trạng dầu cách điện

Quan sát màu sắc của dầu qua thước đo mức dầu.

Bình thường: Trong suốt, màu vàng nhạt.

Bất thường: Nếu màu trở nên tối hơn hoặc đen, điều đó có thể cho thấy dầu bị hư hỏng hoặc các lỗi bên trong như hồ quang hoặc quá nóng.

5. Kiểm tra âm thanh (tiếng ồn)

Nội dung: Khi máy biến áp hoạt động bình thường sẽ phát ra âm thanh điện từ “ù ù” đều.

Những bất thường và cách xử lý:

Âm thanh tăng và đồng đều: Điều này có thể cho thấy tình trạng quá tải hoặc điện áp quá mức.

Âm thanh tanh tách hoặc lộp bộp không đều: Có hiện tượng phóng điện cục bộ hoặc hư hỏng lớp cách điện bên trong.

Âm thanh ồn ào không đều: Có thể do ốc vít lõi sắt bị lỏng.

Nếu phát hiện thấy âm thanh bất thường, cần tiến hành giám sát nâng cao. Trong trường hợp cần thiết nên cắt điện tắt để kiểm tra.

6. Kiểm tra ống lót

Kiểm tra xem bề mặt của ống lót điện áp cao và thấp có sạch không và tìm kiếm bất kỳ vết nứt, hư hỏng hoặc hư hỏng nào. dấu hiệu phóng điện.

Xử lý: Nếu bề mặt bị bẩn thì cần phải làm sạch. Nếu có vết nứt hoặc phóng điện nghiêm trọng, ống lót cần được thay thế.

7. Kiểm tra mặt nạ phòng độc (hút ẩm)

Nội dung: Kiểm tra màu sắc của silica gel. Silica gel khô có màu xanh lam và chuyển sang màu hồng khi bão hòa độ ẩm.

Quy trình: Khi hơn 2/3 lượng silica gel chuyển sang màu hồng thì nên thay thế. Nếu có dầu trong cốc dầu, kiểm tra xem mức dầu có bình thường không.

8. Kiểm tra hệ thống làm mát

Nội dung: Đối với máy biến áp giải nhiệt bằng không khí, kiểm tra xem quạt có hoạt động bình thường không; để làm mát bằng dầu/làm mát bằng nước máy biến áp, kiểm tra điều kiện làm việc của bơm dầu, bơm nước, quạt và xem có rò rỉ nào trong bộ làm mát không.

Xử lý: Xử lý kịp thời mọi lỗi để đảm bảo tản nhiệt thích hợp.

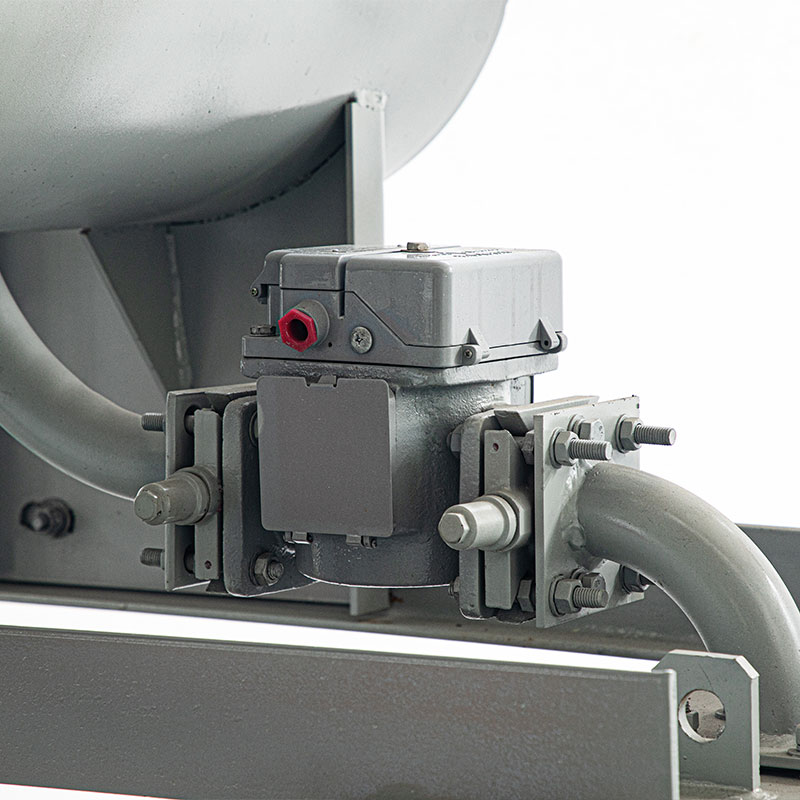

9. Kiểm tra rơ le gas

Kiểm tra xem có bất kỳ sự tích tụ khí nào bên trong rơle hay không và cửa sổ quan sát có rõ ràng hay không.

Xử lý: Nếu có lượng khí nhỏ cần ghi chép và lấy mẫu để phân tích; nếu lượng khí lớn, rơle sẽ phát tín hiệu hoặc ngắt và cần phải xử lý ngay.

10. Kiểm tra thiết bị nối đất

Kiểm tra xem vỏ và dây nối đất điểm trung tính có được kết nối chắc chắn và không bị rỉ sét hay không.
