Thiết bị chính vòng 12kV không chứa SF₆ rắn và không khí – Cái nào phù hợp với dự án của bạn?

Trong nhiều thập kỷ, lưu huỳnh hexafluoride (SF₆) là loại khí cách nhiệt dùng cho thiết bị đóng cắt trung thế. Độ bền điện môi và khả năng dập hồ quang của nó rất vượt trội. Nhưng có một cú bắt:SF₆là nhiều nhất khí nhà kính mạnh được biết đến, với sự nóng lên toàn cầu thế năng (GWP) gấp 23.500 lần CO₂trong tầm nhìn 100 năm.

Đối với các dự án không đủ khả năng chi trả SF₆rủi ro rò rỉ, Taili Electric cung cấp hai thiết bị nhỏ gọn, không SF₆, không chứa SF6, dễ bảo trìthiết bị chính vònggiải pháp: các Tủ khí sinh thái TLH-12 và tủ cách nhiệt rắn TLG-12. Cả hai đều dựa vào thiết bị ngắt chân không để dập tắt hồ quang và loại bỏ SF₆hoàn toàn, nhưng chúng khác nhau về cấu trúc và ứng dụng phù hợp nhất.

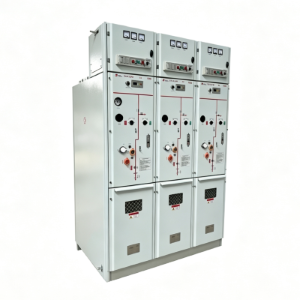

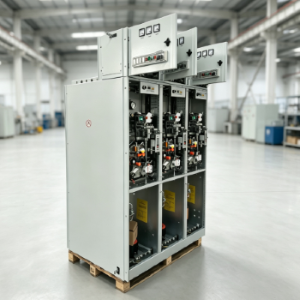

TLH‑12: Chất cách nhiệt bằng không khí khô / Nitơ Thiết bị chính dạng chuông

Nó là gì

Ưu điểm chính

• Không có tác động đến nhà kính – nếu bể vô tình bị thủng hoặc phát triển một rò rỉ cực nhỏ, khí thoát ra chỉ đơn giản là không khí sạch hoặc nitơ. Không có hình phạt về môi trường, không có thiết bị phục hồi đặc biệt.
• Ngăn chứa khí không cần bảo trì – bể hàn được thiết kế để bịt kín trọn đời, do đó việc kiểm tra áp suất định kỳ và nạp lại không được thực hiện được yêu cầu.
• Dấu chân nhỏ gọn – nhỏ hơn so với cách nhiệt bằng không khí truyền thống thiết bị đóng cắt, giúp nó phù hợp với máy biến áp gắn trên tấm đệm và máy biến áp nhỏ gọn trạm biến áp thứ cấp.
• Tiết kiệm chi phí – trong số hai SF₆‑miễn phí tùy chọn, TLH‑12 có giá đầu vào thấp hơn, đặc biệt là những đơn hàng số lượng lớn.

Những điều cần ghi nhớ

• Không khí khô/nitơ có độ bền điện môi thấp hơn SF₆. Chất lượng hàn bể và việc che chắn bên trong phải được kiểm soát chặt chẽ.
• Đối với lắp đặt ở độ cao (trên 1.000 m), lớp cách nhiệt khoảng cách phải được xác minh lại.
•

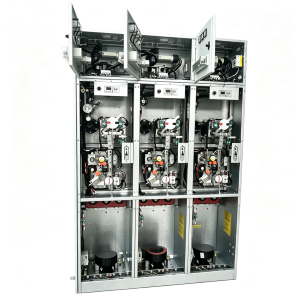

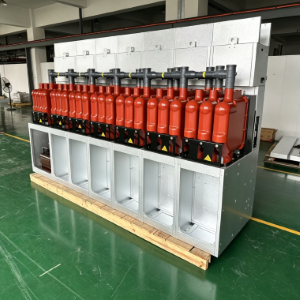

TLG‑12: Vòng chính cách điện rắn Đơn vị

Nó là gì

Ưu điểm chính

• Không có rủi ro rò rỉ – không có ngăn chứa khí nên có đơn giản là không có gì để rò rỉ. Đây là sự lựa chọn tối ưu khi dự án phải đảm bảo SF₆‑miễn phí hoạt động trong suốt vòng đời.
• Miễn nhiễm với độ ẩm và ngưng tụ - chất rắn đóng gói bảo vệ các bộ phận bên trong khỏi không khí ẩm, sương mù muối và nặng bụi. Không hình thành sương bên trong, không theo dõi bề mặt.
• Bảo trì tối thiểu – không cần xử lý khí, không có đồng hồ đo áp suất, không van nạp. Sự chú ý thường xuyên được giới hạn ở việc che chắn bên ngoài và các điểm kết nối.
• Cực kỳ nhỏ gọn – mô-đun cách điện rắn cho phép kích thước tủ nhỏ hơn, đó là một lợi thế quyết định trong không gian chật hẹp buồng ngầm hoặc trạm biến áp container.

Những điều cần ghi nhớ

• Quá trình đúc epoxy đòi hỏi độ chính xác sản xuất cao – bất kỳ khoảng trống hoặc lỗi giao diện nào cũng có thể ảnh hưởng đến độ tin cậy lâu dài.
• Trong điều kiện hoạt động liên tục ở nhiệt độ cao, chất bán dẫn lớp che chắn phải được kiểm tra định kỳ.
• Chi phí ban đầu cao hơn TLH-12, nhưng điều này thường được bù đắp bằng chi phí hỗ trợ địa điểm thấp hơn.

Bảng so sánh: TLH‑12 so với TLG‑12 tại một thời điểm Nháy mắt

SF nào₆‑Bạn nên chọn thiết bị chính dạng vòng miễn phí?

Cả TLH‑12 và TLG‑12 đều hoàn toàn tuân thủ các tiêu chuẩn sê-ri IEC 62271 và có thể được cấu hình OEM để phù hợp các yêu cầu cụ thể về điện áp, bảo vệ và đo sáng của dự án.

Chọn TLH-12 nếu:

• Bạn đang mua số lượng lớn để phân phối tiêu chuẩn mạng lưới hoặc trạm biến áp container.
• Địa điểm này không quá khắc nghiệt – nhiệt độ trong nhà / ngoài trời đều đặn và độ ẩm.
• Bạn muốn gia nhập SF một cách tiết kiệm chi phí₆‑công nghệ miễn phí mà không làm giảm hiệu suất.
• Bạn có thể chấp nhận một cuộc kiểm tra niêm phong nhỏ hàng năm bảo trì và không cần thiết phải loại bỏ việc ngăn chặn khí.

Chọn TLG-12 nếu:

• Quá trình lắp đặt diễn ra trong môi trường có rủi ro cao – dưới lòng đất tầng hầm, vùng sương mù muối ven biển hoặc điều kiện ngưng tụ liên tục.
• Tải trọng rất quan trọng (bệnh viện, trung tâm dữ liệu, khu công nghiệp trọng điểm quá trình) và sự cố ngừng hoạt động ngoài kế hoạch là không thể chấp nhận được.
• Bạn muốn hoàn toàn yên tâm về vấn đề rò rỉ gas – không có gas, không có rò rỉ, không có ngoại lệ.
• Ngân sách không gian cực kỳ eo hẹp – mỗi centimet vấn đề chiều rộng tủ.

Phối cảnh thế giới thực: Dự án gì Đội nói

Một dự án năng lượng mặt trời ở nước ngoài gần đây ở Philippines so sánh cả hai lựa chọn. Nhóm kỹ thuật đã chọn TLH‑12 cho 64 điểm phân phối xung quanh trang trại năng lượng mặt trời vì địa điểm này rộng mở, thông gió tốt, và công ty điện lực địa phương đã chấp nhận cách nhiệt bằng không khí khô. Đối với chuyển mạch trong nhà trạm bên trong tòa nhà hành chính ven biển, họ chọn TLG‑12 – bởi vì sương muối và độ ẩm cao trước đây đã gây ra lỗi theo dõi trên thiết bị cách nhiệt bằng không khí thông thường.

Cách tiếp cận hỗn hợp này ngày càng trở nên chung: sử dụng mỗithiết bị chính vòngnơi nó mang lại nhiều giá trị nhất.

TAILI Electric: Đối tác của bạn cho SF₆‑Phân phối miễn phí

TAILI Electric cung cấp cả máy điều hòa không khí khô TLH‑12 / bộ nitơ và bộ cách điện rắn TLG‑12 là sản phẩm tiêu chuẩn, với tùy biến linh hoạt cho các dự án xuất khẩu. Tất cả các thiết bị đều được lắp ráp tại nhà máy và được kiểm tra đầy đủ trước khi giao hàng. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn:

• Đánh giá điều kiện địa điểm và chọn vòng chính phù hợp nhất đơn vị
• Điều chỉnh điện áp, bảo vệ và nguồn phụ cho lưới điện cục bộ mã
• Cung cấp tài liệu song ngữ và hỗ trợ kỹ thuật từ xa

Hãy liên hệ với TAILI Electric ngay hôm nay để thảo luận SF nào₆-miễn phíthiết bị chính vòngphù hợp nhất với dự án tiếp theo của bạn.
