Tại sao chọn Trạm biến áp gắn trên bệ trượt cho các dự án năng lượng mặt trời ở Nam Mỹ?

TAILI Electric đã đi đầu trong việc thiết kế các sản phẩm tùy chỉnhtrạm biến áp gắn trên ván trượtgiải pháp cho các dự án năng lượng mặt trời quốc tế, có công suất lên tới 3.200 kVA. Bài viết này tìm hiểu lý do tại sao thiết kế khung mở này hoạt động tốt hơn các trạm biến áp nhỏ gọn và KIOSK kèm theo truyền thống, đặc biệt là trong môi trường sa mạc đòi hỏi khắt khe ở Nam Mỹ.

Trạm biến áp gắn trên ván trượt là gì?

Trạm biến áp gắn trên khung trượt là một đơn vị phân phối điện đúc sẵn trong đó tất cả các bộ phận chính—thiết bị chuyển mạch trung thế, máy biến áp và bảng phân phối điện áp thấp—được tích hợp vào một khung đế thép duy nhất.

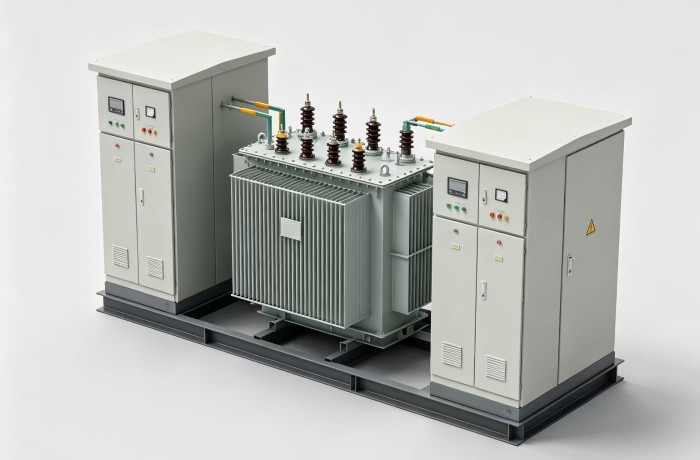

Trạm biến áp gắn trên thanh trượt tùy chỉnh của TAILI Electric có cấu hình mở đặc biệt: máy biến áp ngâm trong dầu nằm lộ ra ở trung tâm, với các tủ đo điện áp cao và điện áp thấp/đo sáng độc lập ở hai bên — tất cả đều được gắn trên một tấm trượt thép thống nhất.

Triết lý thiết kế này hoàn toàn trái ngược với KIOSK kèm theo hoặc các trạm biến áp nhỏ gọn, nơi tất cả các thiết bị được đặt trong vỏ kim loại.

Tại sao nên thiết kế khung mở? Ba ưu điểm chính

1. Tản nhiệt vượt trội trong điều kiện sa mạc

Các dự án năng lượng mặt trời trên khắp Nam Mỹ – từ sa mạc Atacama ở Chile đến vùng đồng bằng cao độ ở Argentina – phải đối mặt với nhiệt độ khắc nghiệt và bức xạ mặt trời cường độ cao.

Trong trạm biến áp gắn trên khung trượt, bộ tản nhiệt của máy biến áp tiếp xúc trực tiếp với không khí xung quanh. Việc làm mát đối lưu tự nhiên này mang lại:

Không cần thêm quạt làm mát—loại bỏ điểm hỏng hóc thường gặp Không có nguy cơ quá nhiệt bên trong khiến máy biến áp giảm công suất Hiệu suất nhiệt tối ưu ngay cả trong điều kiện cao điểm giữa trưa

Ngược lại, các trạm biến áp KIOSK kèm theo giữ nhiệt bên trong vỏ kim loại của chúng. Trong môi trường sa mạc, nhiệt độ bên trong có thể tăng cao hơn nhiều so với môi trường xung quanh, buộc các máy biến áp phải hoạt động ở công suất giảm – một sự thỏa hiệp tốn kém đối với bất kỳ trang trại năng lượng mặt trời nào.

2. Cài đặt và bảo trì đơn giản

cáctrạm biến áp gắn trên ván trượtđược nối dây đầy đủ và được thử nghiệm tại nhà máy. Cài đặt tại chỗ chỉ yêu cầu:

Kết nối cáp bên ngoài Đặt thiết bị trên bệ đã được chuẩn bị sẵn

Thiết kế dạng mô-đun, mở có nghĩa là máy biến áp và thiết bị đóng cắt vẫn có thể tiếp cận độc lập. Đội bảo trì có thể bảo dưỡng các bộ phận riêng lẻ mà không cần phải vật lộn với những cánh cửa cồng kềnh hoặc tháo rời toàn bộ cấu trúc.

3. Phù hợp với các tiêu chuẩn lưới điện địa phương

Đây có lẽ là lợi thế hấp dẫn nhất: trạm biến áp khung mở đã trở thành tiêu chuẩn thực tế cho các dự án năng lượng mặt trời trên khắp Nam Mỹ.

Các nước bao gồm:

Chilê

Peru

Argentina

Honduras

Venezuela

...

đã áp dụng rộng rãi cấu hình này cho việc lắp đặt quang điện. Các công ty điện lực địa phương và nhà điều hành lưới điện đã quen thuộc với thiết kế, quy trình kiểm tra và tiêu chí chấp nhận. Việc chọn một trạm biến áp gắn trên khung trượt giúp hợp lý hóa đáng kể việc phê duyệt kết nối lưới

quá trình.

Giải pháp trượt của TAILI Electric: Hai lựa chọn vận chuyển

Việc cung cấp thiết bị điện lớn đến các địa điểm dự án xa xôi trên khắp Nam Mỹ đặt ra những thách thức đặc biệt về hậu cần. TAILI Electric cung cấp hai cấu hình vận chuyển chotrạm biến áp gắn trên ván trượt, mỗi giải pháp đều được tối ưu hóa cho các quy mô dự án và yêu cầu hậu cần khác nhau.

Tùy chọn 1: Trượt một mảnh tích hợp

Kết cấu: Tủ cao áp, máy biến áp và tủ hạ thế đều được hàn trên một đế thép duy nhất. Tất cả hệ thống dây điện bên trong được hoàn thiện tại nhà máy.

Ưu điểm: Công việc lắp đặt tại chỗ tối thiểu—thả, kết nối và cấp điện

Vị trí thiết bị cố định giúp loại bỏ nguy cơ dịch chuyển thanh cái đồng hoặc cáp bên trong trong quá trình vận chuyển bằng đường biển

Độ tin cậy cao nhất cho các ứng dụng quan trọng

Phù hợp nhất cho: Công suất lên tới 800 kVA

nơi lắp ráp hoàn chỉnh có thể được vận chuyển như một đơn vị duy nhất.

Cân nhắc: Chi phí vận chuyển cao hơn do diện tích tổng thể lớn hơn.

Tùy chọn 2: Trượt loại chia bu lông

Cấu trúc: Phần đế được chia thành ba phần—phần cao thế, phần biến áp và phần hạ thế. Thiết bị giữa các phần kết nối bằng thanh cái đồng mềm hoặc cáp mềm được chế tạo sẵn.

Các đơn vị được đóng gói riêng tại nhà máy và vận chuyển trong các thùng riêng lẻ. Tại chỗ, các phần được bắt vít với nhau và các kết nối linh hoạt chế tạo sẵn được ghép nối.

1,Ưu điểm: Mỗi phần vừa với một container HQ 40 feet tiêu chuẩn — không cần vận chuyển quá khổ

2, Giảm đáng kể chi phí vận tải đường biển nhờ lịch trình tàu đáng tin cậy hơn

3, Không cần giấy phép quá khổ đối với vận tải đường bộ nội địa ở Trung Quốc

4, Vận chuyển địa phương linh hoạt hơn đến địa điểm dự án cuối cùng

5, Giảm nguy cơ hư hỏng—bộ tản nhiệt và chất cách điện bằng sứ nhận được bao bì bảo vệ chuyên dụng

6, Lưu ý quan trọng: Chỉ có phần đế được tách ra một cách cơ học. Tất cả các kết nối điện đều sử dụng các đầu nối linh hoạt được chế tạo sẵn, giảm thiểu công việc đi dây tại chỗ đến mức tối thiểu.

Yêu cầu đóng gói chung cho tất cả các lô hàng

Bất kể tùy chọn vận chuyển nào được chọn, TAILI Electric đều tuân theo các quy trình đóng gói nghiêm ngặt:

1, Lô hàng trượt tích hợp: Đế phải được hàn bằng cách nâng và buộc container tiêu chuẩn

điểm, có dây thép cố định thiết bị bên trong container

2,Bộ tản nhiệt biến áp và sứ cách điện: Nhận chống va chạm chuyên dụng và

chống sương muối/mưa khi vận chuyển bằng đường biển

3, Thiết bị chuyển mạch cao áp và hạ thế: Được bọc kín hoàn toàn bằng nhựa để chống thấm và chống bụi

bảo vệ trong quá trình vận chuyển và lưu trữ trang web

Kịch bản ứng dụng

Các giải pháp trạm biến áp gắn trên khung trượt tùy chỉnh của TAILI Electric được triển khai trên nhiều ứng dụng khác nhau: Trang trại năng lượng mặt trời quang điện (Ứng dụng chính) Phần lớn các trạm biến áp gắn trên khung trượt của TAILI đóng vai trò là máy biến áp tăng cường cho các nhà máy quang điện mặt trời. Cấu hình điển hình bao gồm:

Dự án khai thác mỏ và công nghiệp

Ngoài năng lượng mặt trời, trạm biến áp gắn trên khung trượt còn được sử dụng rộng rãi trong các hoạt động khai thác mỏ trên khắp Chile và Peru, cũng như các cơ sở công nghiệp nói chung yêu cầu phân phối điện triển khai nhanh chóng, đáng tin cậy.

Phần kết luận

Trạm biến áp gắn trên khung trượt đã giành được vị trí là giải pháp được ưa chuộng cho các dự án năng lượng mặt trời trên khắp Nam Mỹ thông qua sự kết hợp của các lợi thế thiết thực:

1,Tản nhiệt vượt trội trong môi trường sa mạc—không cần quạt làm mát, không giảm công suất

2, Cài đặt và bảo trì hợp lý—các bộ phận có thể truy cập độc lập, được nối dây tại nhà máy

3. Phù hợp với các tiêu chuẩn lưới điện địa phương—phê duyệt mượt mà hơn, vận hành dự án nhanh hơn

4, Tùy chọn vận chuyển linh hoạt—một sản phẩm cho các dự án nhỏ hơn, loại phân chia cho các lắp đặt lớn hơn với các hạn chế về hậu cần

TAILI Electric có nhiều năm kinh nghiệm trong việc thiết kế và sản xuất các giải pháp trạm biến áp gắn trên khung trượt tùy chỉnh cho thị trường quốc tế. Với công suất lên tới 3.200 kVA và cấu hình điện áp phù hợp với yêu cầu cụ thể của từng quốc gia, TAILI cung cấp hệ thống phân phối điện chìa khóa trao tay hoạt động đáng tin cậy trong những môi trường đầy thách thức nhất trên thế giới.

Đối với dự án năng lượng mặt trời tiếp theo của bạn ở Nam Mỹ, hãy chọn giải pháp mà các công ty điện lực địa phương tin tưởng—chọn giải pháptrạm biến áp gắn trên ván trượttừ TAILI Electric.
