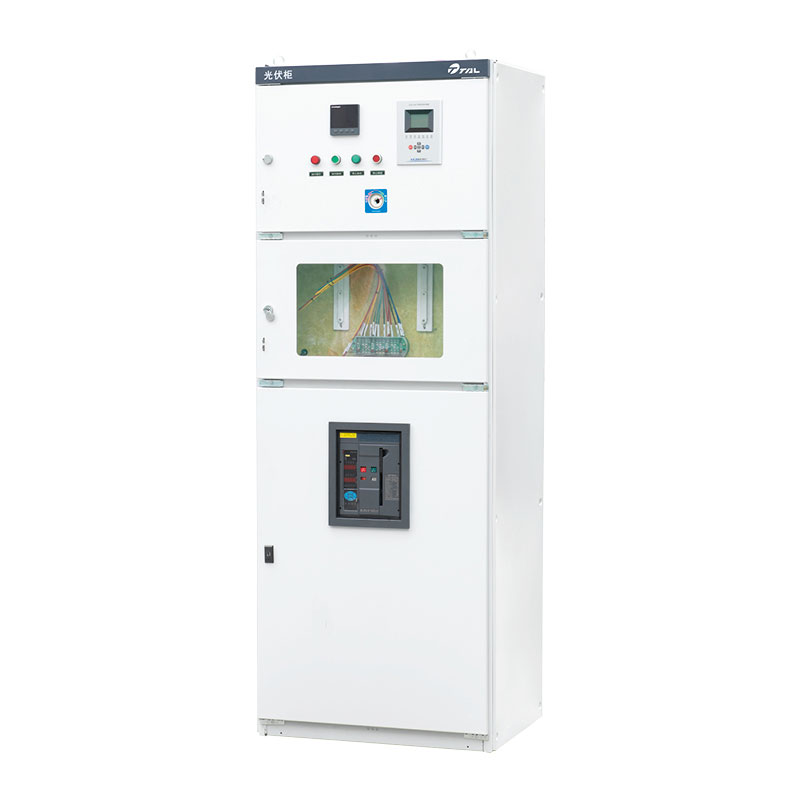

Tủ điện hạ thế nối lưới quang điện

Tủ điện hạ thế nối lưới quang điện do nhà máy Taili cung cấp sẽ thu thập năng lượng điện đầu ra bằng bộ biến tần quang điện và chịu trách nhiệm truyền nó đến các phụ tải và lưới điện một cách an toàn. Đồng thời, nó có chức năng bảo vệ, giám sát và lập kế hoạch toàn diện.

Chức năng chính

Tủ điện hạ thế nối lưới quang điện hoàn toàn không phải là một "hộp kết nối" đơn giản. Nó thực hiện các chức năng chính sau:

1. Thu thập và phân phối điện

· Bộ sưu tập: Kết hợp đầu ra dòng điện xoay chiều từ nhiều bộ biến tần quang điện thành một hoặc một số nguồn chính mạch để nâng cao hiệu suất truyền tải.

· Phân phối: Phân bổ hợp lý điện năng thu được cho các phụ tải cục bộ (để người dùng sử dụng) và chuyển tải điện năng lượng điện còn lại vào lưới.

2. Điểm đấu nối lưới

· Đây là điểm phân định pháp lý giữa hệ thống quang điện và lưới điện. Các công ty lưới điện thường yêu cầu đo lường và giám sát tại thời điểm này để đảm bảo rằng hệ thống quang điện không có tác động xấu đến lưới.

3. Chức năng bảo vệ toàn diện

· Bảo vệ quá tải và ngắn mạch: Sử dụng cầu dao để ngăn chặn dòng điện quá mức làm hỏng thiết bị hoặc gây cháy nổ.

· Bảo vệ chống dòng ngược (khi cần thiết): Khi nguồn điện phát ra vượt quá mức tiêu thụ điện của tải, ngăn không cho nguồn điện được đưa trở lại máy biến áp cấp trên (trong một số ứng dụng, điều này bị cấm).

· Bảo vệ chống hiện tượng đảo đảo: Đây là chức năng an toàn cốt lõi của hệ thống nối lưới. Khi lưới điện tắt nguồn, cần nhanh chóng ngắt hệ thống quang điện ra khỏi lưới điện để tránh hiện tượng quang điện điện truyền đến đường dây cắt điện, gây nguy hiểm cho sự an toàn của nhân viên bảo trì lưới điện. Mặc dù bản thân biến tần có chức năng này nhưng tủ phân phối thường được sử dụng làm thiết bị bảo vệ dự phòng.

· Bảo vệ quá/thấp áp, quá/thấp tần: Giám sát các thông số lưới điện. Khi phát hiện sự bất thường, hãy hành động ngay lập tức để bảo vệ thiết bị và lưới điện.

· Bảo vệ chống sét: Ngăn chặn các cú sốc quá điện áp như sét đánh làm hỏng bộ biến tần đắt tiền và các thiết bị khác thiết bị.

4. Giám sát và đo đếm

· Công tơ thông minh: Lắp đặt công tơ hai chiều để đo chính xác điện năng do quang điện tạo ra, công suất đưa vào lưới và lấy điện từ lưới. Đây là căn cứ để quyết toán tiền điện.

· Thiết bị giám sát: Giám sát các thông số như điện áp, dòng điện, công suất, nguồn phát, hệ số công suất thực tế thời gian qua máy biến dòng điện/điện áp, đồng hồ đo điện, v.v.

5. Chuyển mạch và điều khiển

· Cung cấp các công tắc ngắt kết nối, công tắc tơ, v.v. để tạo điều kiện cho việc kết nối và ngắt kết nối thủ công hoặc tự động hoạt động, tạo điều kiện thuận lợi cho việc bảo trì và sửa chữa thiết bị.

Vui lòng cung cấp các thông tin sau và chúng tôi sẽ có thể cung cấp dịch vụ tốt hơn.

Để tạo điều kiện giao tiếp tốt hơn và đặt hàng chính xác, vui lòng cung cấp cho chúng tôi sơ đồ một đường của hệ thống quang điện của bạn.
